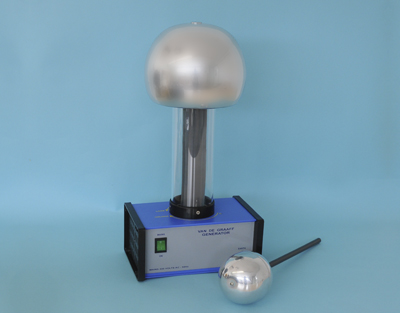

Générateur Van de Graaff

Spécifications

Utilisé pour des expériences d’électrostatique où est nécessaire une alimentation continue à haute tension.
Le boîtier en aluminium est pourvu de panneaux latéraux isolants en plastique pour une meilleure sécurité.
Un moteur interne permet le mouvement continu d’une courroie en caoutchouc entre deux pôles.
Ceci produit le transfert de charge depuis la courroie jusqu’àu dôme métallique à travers des «peignes» collecteur
de charge.
Le dôme creux est spécialement conçu avec une surface lisse et polie, sans imperfections ni rayures, sans arrêtes ni rebords pour minimiser la perte de charge.
Le moteur fonctionne sur la base d’un courant électrique AC 220-240 V, 50/60 Hz et s’allume au moyen d’un interrupteur On/Off.
L’équipement intègre une borne pour une fiche type banane de 4 mm sur le socle pour le branchement à la terre, et d’une autre borne sur la partie supérieure pour le transfert de charge ou pour y placer des accessoires.
Il est fourni complet avec accessoires et sphère de décharge avec manche isolé.
En positionnant la sphère de décharge suffisemment proche du dôme chargé, la charge se transfert à la terre sous forme d’une étincelle électrique qui saute du dôme à la sphère de décharge.
Sous des conditions favorables, le générateur peut développer un potentiel électrique jusqu’à 200 kV avec une étincelle jusqu’à 70 mm de long.
