Banc d'optique

Spécifications

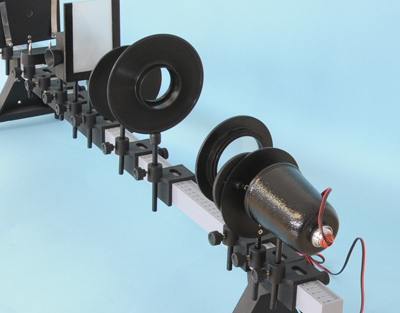

Banc optique complet en aluminium à section carrée et extrémités fermées.
Il est doté d’une base intégrant des pieds réglables pour un nivellement approprié.
Sur la partie supérieure du rail, on trouve une règle en millimètres. Il est également équipé de plusieurs supports coulissants pour placer facilement divers accessoires dont la hauteur peut être ajustée à volonté à l’aide des commandes situées sur les supports coulissants.
Le banc optique est fourni avec les accessoires suivants :
1 | Source lumineuse :lampe halogène 12V / 24W situé dans un support en matériaux résistant à la chaleur.
Avec 2 câbles flexibles et bornes de 4 mm pour le raccordement à l’alimentation électrique.
2 | Cercle en verre plat : monté sur un châssis métallique
3 | Support d’objectif : pour lentilles de 50mm de diamètre
4 | Cercle écran noir : d’un diamètre d’ouverture de 10 mm recouvert par un maillage pore de 1,5 mm
5 | Diaphragme : plaque circulaire sur laquelle est monté un disque tournant avec 6 trous d’ouverture différente
6 | Ecran en verre rodé : logé dans un cadre métallique
7 | Grilles de support : plaque rectangulaire avec une ouverture circulaire dans le centre et deux pinces pour tenir les différentes grilles
8 | Plaque à croix fendue à pointes de flèche : permet de projeter l’image de pointes de flèche
9 | Photomètre Jolly : feuille d’aluminium entre deux prismes rectangulaires de taill égale et monté sur un cadre en plastique. Un trou de chaque côté permet de faire la différence entre l’intensité lumineuse de deux sources lumineuses
10 | Aiguilles de soutien : quatre aiguilles montées sur un support en ligne
11 | Ecran d’accueil : écran rectangulaire blanc imprimé avec deux lignes perpendiculaires, dont l’une avec graduation de 60 mm dans le sens vertical.

Cet instrument permet des expériences performantes liées à l’optique et à l’imagerie, à la réflexion / réfraction au travers des éléments optiques, etc.

Lentilles ou alimentation non incluses.
